Итак, ключевые погрешности при монтаже котельного оборудования.

1. Установка предохранительного устройства Предохранительный клапан – важнейший компонент оборудования тепловой станции. Его основная задача – предотвращение превышения максимально допустимого рабочего давления и сброс воздуха из системы отопления. Устанавливается вертикально в точке подачи теплосети, выше котла.

При установке между котлом и предохранительным клапаном не допускается наличие запорной арматуры, фильтров и других элементов, которые могут уменьшить проходимость или перекрыть поток теплоносителя. Это условие установлено в СП 89.13330.2016 Котельные установки, пункт 10.2.3. Предохранительные клапаны устанавливают на патрубках, непосредственно соединенных с котлом или трубопроводом без промежуточных запорных элементов.

2. Размещение наклонного фильтра Неправильная установка наклонного фильтра. Это одна из наиболее распространенных ошибок при прокладке трубопроводов. Наклонный фильтр может быть установлен как в горизонтальном, так и в вертикальном положении, при этом крышка фильтра должна быть направлена вниз.

При некорректной установке фильтра шлам и грязь собираются в изгибах трубопровода и других элементах, что может привести к неисправной работе системы. Если требуется установить фильтр на вертикальном участке с направлением потока «снизу-вверх», тогда можно воспользоваться универсальным фильтром . Фильтр можно устанавливать как на горизонтальном, так и на вертикальном участке трубопровода, при этом крышка фильтра должна быть направлена вниз.

Тем не менее, если по какой-то причине наклонный фильтр установлен неверно, чтобы устранить этот недочет на горизонтальном участке, достаточно перевернуть фильтр в правильное положение. На вертикальном трубопроводе с направлением потока «снизу-вверх» потребуется создание горизонтального участка, а для этого не всегда есть место и возможность.

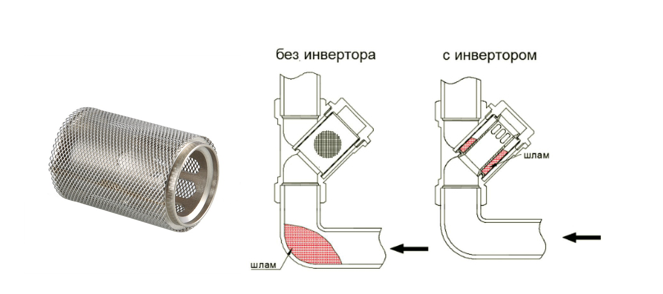

В данном случае можно применить инвертор потока для наклонного фильтра. Изготовленный из никелированной латуни инвертор потока вставляется в фильтровальную камеру обычного наклонного фильтра и изменяет направление потока так, что шлам остается между инвертором и сеткой фильтра.

3. Установка циркуляционного насоса Циркуляционный насос должен быть расположен правильно, неправильная установка может привести к его заслонению воздухом. Кроме того, насосы имеют конструкцию с мокрым ротором, в которых среда, перемещаемая через насос, его охлаждает и служит смазкой для подшипников. Поэтому вал двигателя насоса следует разместить в горизонтальном положении.

4. Расположение отверстия для сброса давления При техническом обслуживании котельного оборудования может произойти сброс давления из предохранительного клапана.

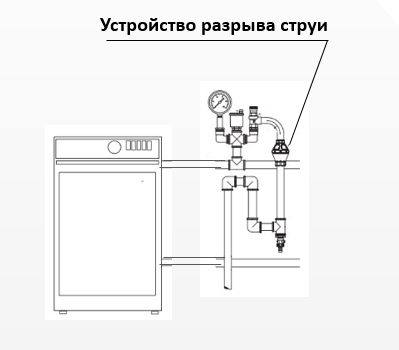

Важно разместить отверстие сброса клапана в противоположной стороне от оператора, чтобы избежать сброса теплоносителя на обслуживающего специалиста; также можно установить сливную емкость для визуального контроля работы клапана и соединить с выпускной трубой для слива теплоносителя.

5. Установка группы безопасности над электрическим котлом и другими электрическими устройствами Размещение предохранительного устройства в отдалении от котла При повышении давления в системе и срабатывании предохранительного клапана в группе безопасности, теплоноситель может попасть в электрический котел или другое электрическое устройство, что может вызвать короткое замыкание и выход из строя оборудования системы отопления. Поэтому группу безопасности рекомендуется размещать в стороне от электрооборудования.

В данной статье мы рассмотрели некоторые основные ошибки, допускаемые при монтаже котельного оборудования.
